Notes und kleine Dokumentation

Was haben wir bereits am iTender Projekt gemacht?

Konzept-Erstellung

Ideen

Grund-Ideen
- Smarten Cocktail-Mischer
- 4 Getränke Behälter (mit Saft, Sirup oder Likör bzw. Schnapps)
- 4 Pumpen (Peristaltik Pumpe)
- Raspberry Pi als Prozessoreinheit
- Display in der Front mit Benutzeroberfläche
- Automatisches filtern von Getränken, je nachdem welche "Zutaten" in den Behältern sind
- Messung der aktuellen Füllmenge der Behälter, basierend auf Gewicht (mittels Wägezelle) oder Abstand zur
  Wasseroberfläche (mittels Ultraschall-Sensor)
Nice to have
- LED-Stripes für schöne Beleuchtung, basierend auf dem aktuellen Status der Maschine
- Extra Schlauch für weitere außenstehende Getränke
  - Mit Bier-Fass Adapter?
- Kühlung der Container mittels Peltierelement und Lüftern

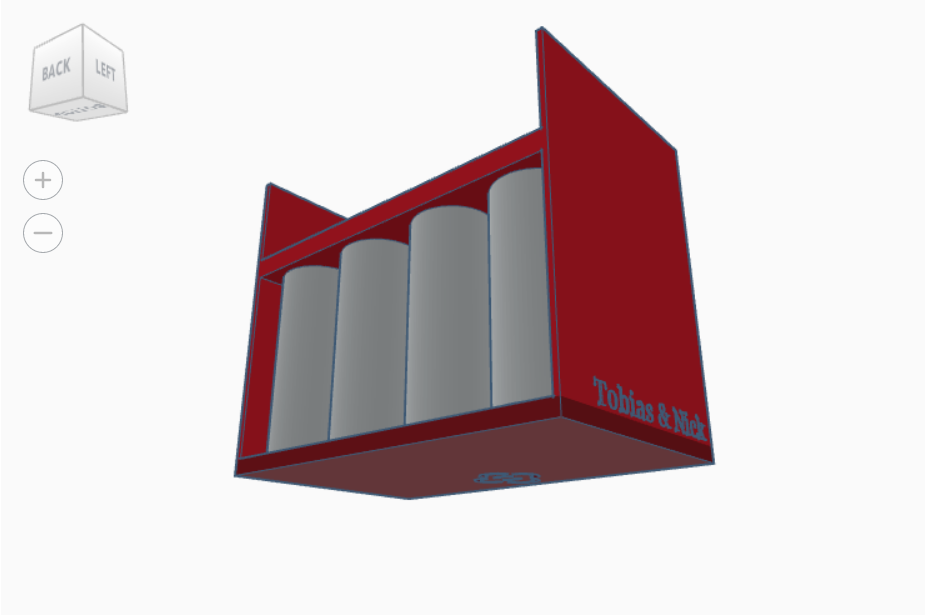

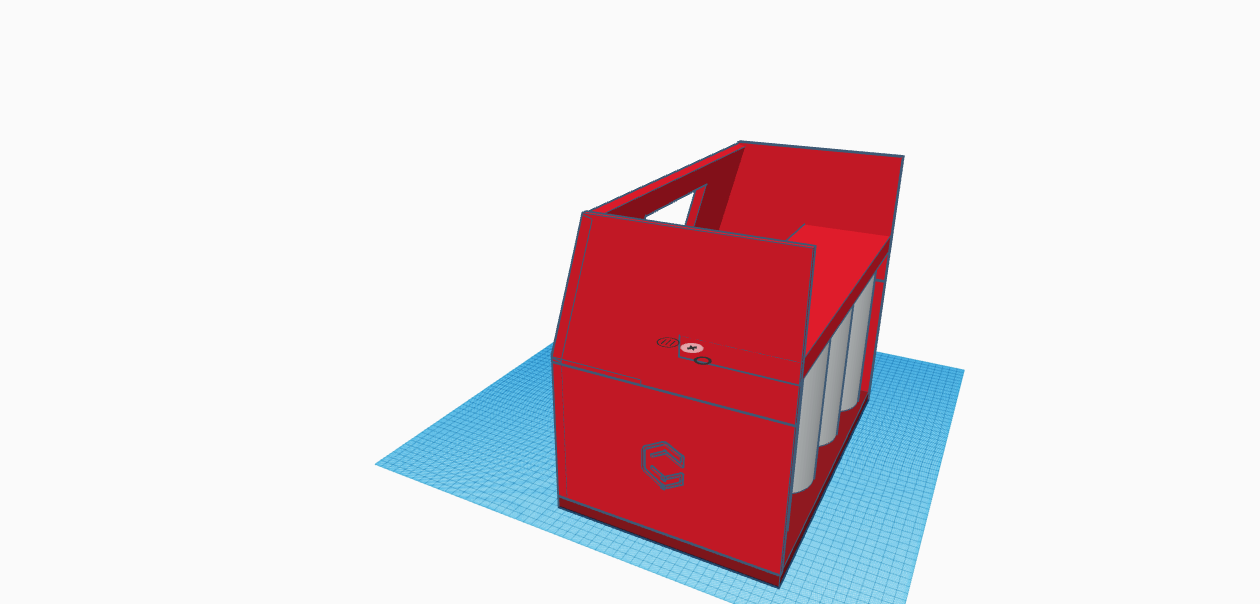

Erstes 3D-Modell

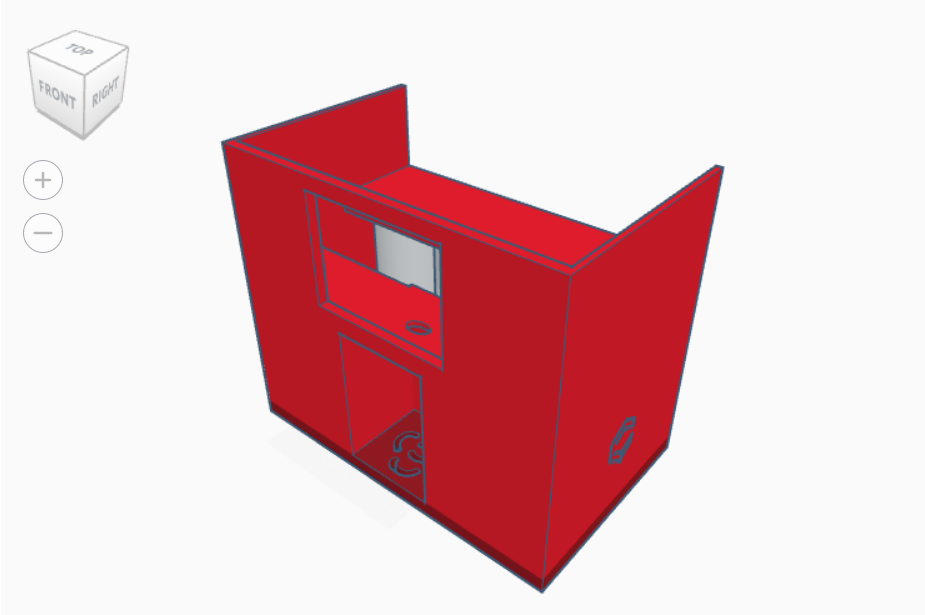

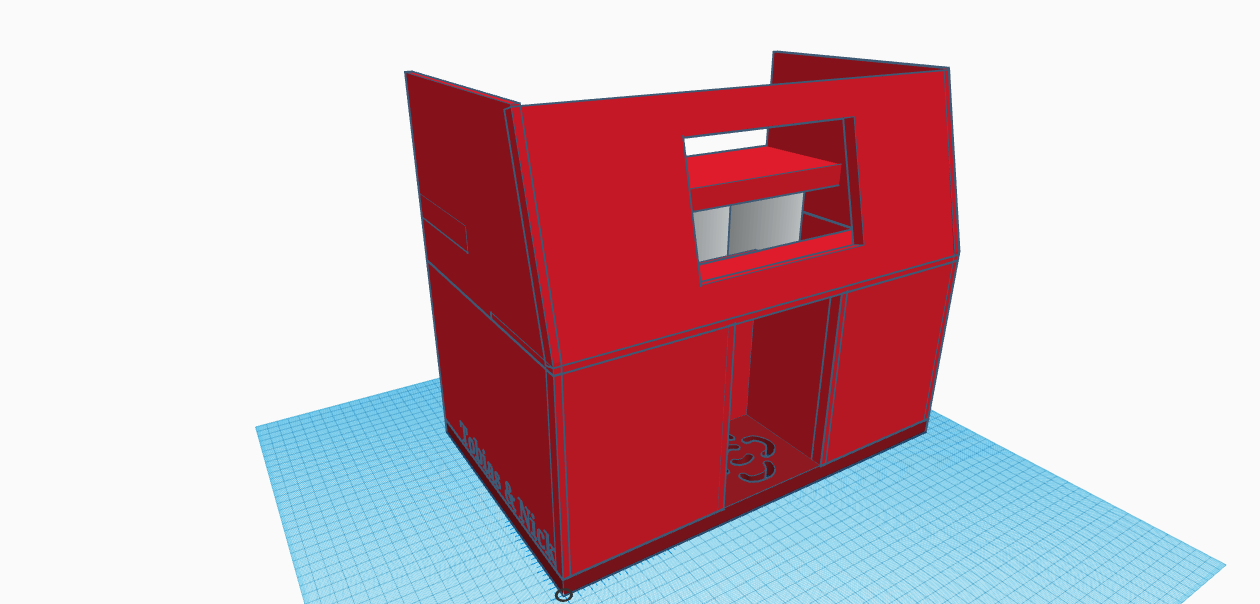

Neues 3D-Modell

Das Programm

Aufbau

Das Programm ist aufgebaut in eine Client-Seite und eine Server-Seite
Diese sind zur Sicherheit des Geräts voneinander getrennt
Server und Client kommunizieren über einen WebSocket, welchen man sich als eine Art Chat-Kanal vorstellen kann
Client und Server haben bestimmte Status, ein Status ist beispielsweise READY oder FILLING
Die Oberfläche ist sowohl über das Display, aber auch über ein Tablet steuerbar
Oberfläche sendet Befehle an den Server → Server verarbeitet und gibt ggf. eine Antwort
Bei jedem start wird der Status des Netzwerkes erfasst
- Sollte Netzwerk zu verfügung stehen, versucht iTender die Getränke vom Hauptserver (im Internet) zu aktualisieren
- Somit kommen auch beim bestehenden Produkt immer neue Getränke und mögliche Zutaten dazu
Nach jedem mischen und alle 5 minuten werden die Füllstände der Behälter erfasst
Danach werden auch die verfügbaren Cocktails berechnet, diese werden dann im Webinterface angezeigt

Code fakten

Inzwischen hat der Programmiercode 14492 Zeilen
In Stunden wurde das Projekt (Stand 29.11) ~80 Stunden programmiert

Fotos des Webinterfaces (Stand 21.11)

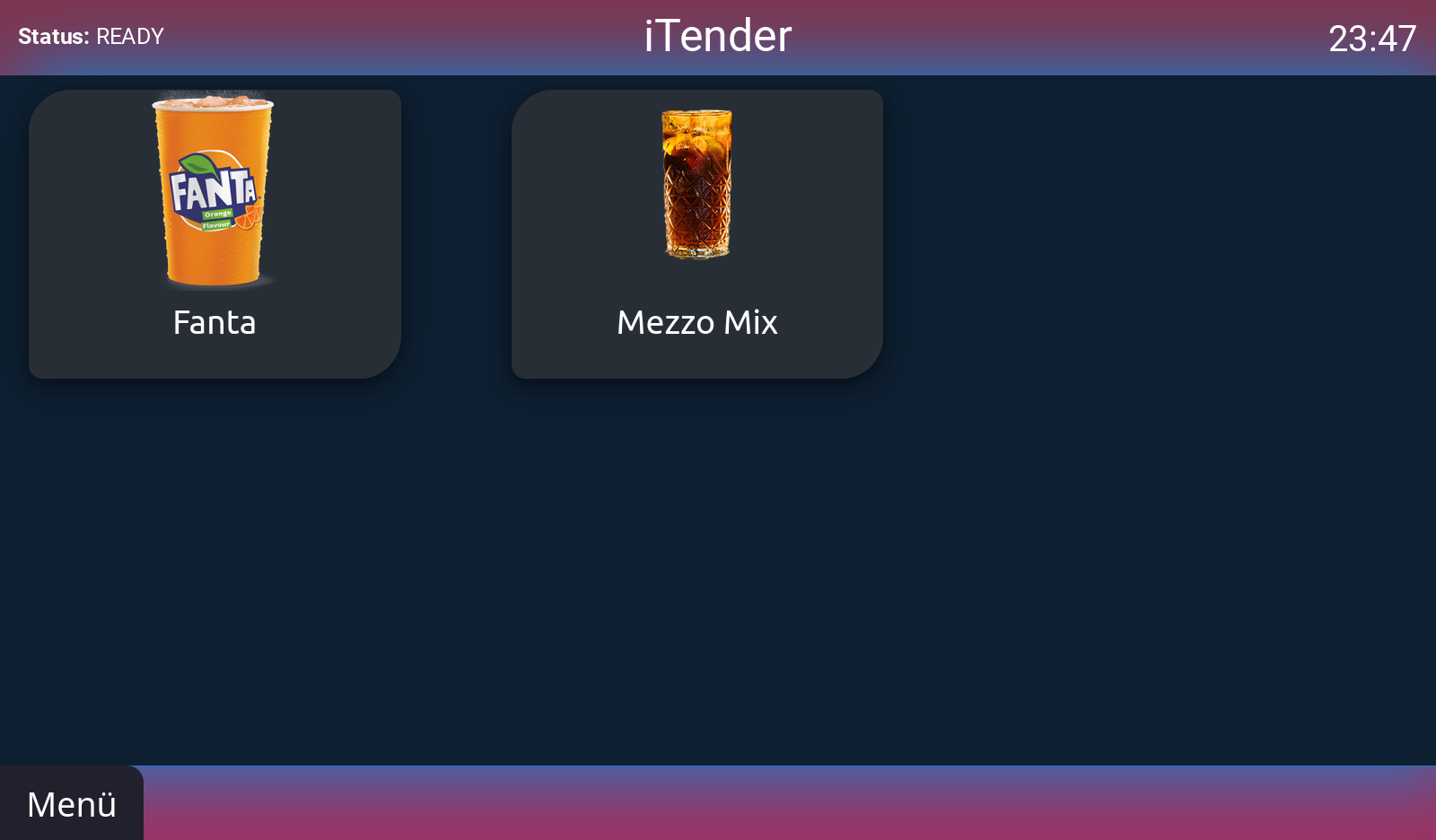

Main

Die Main Pane ist der Hauptteil und direkt die Einstiegsseite des iTenders

Hier können Getränke ausgewählt werden, welche dann "gemacht" werden

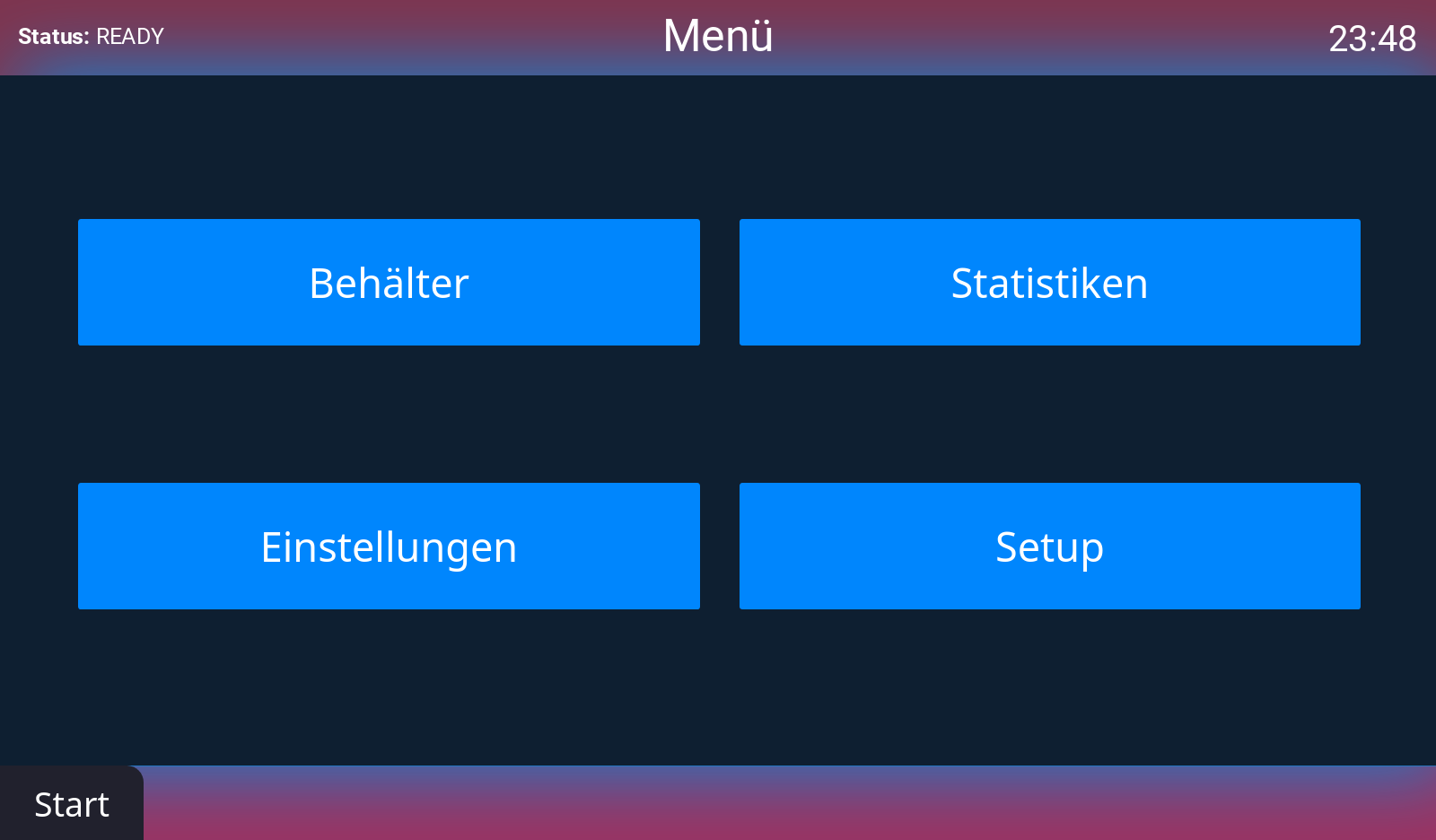

Menu
Das Menü ist das Navigationsherz, von hier aus können alle anderen Panels erreicht werden

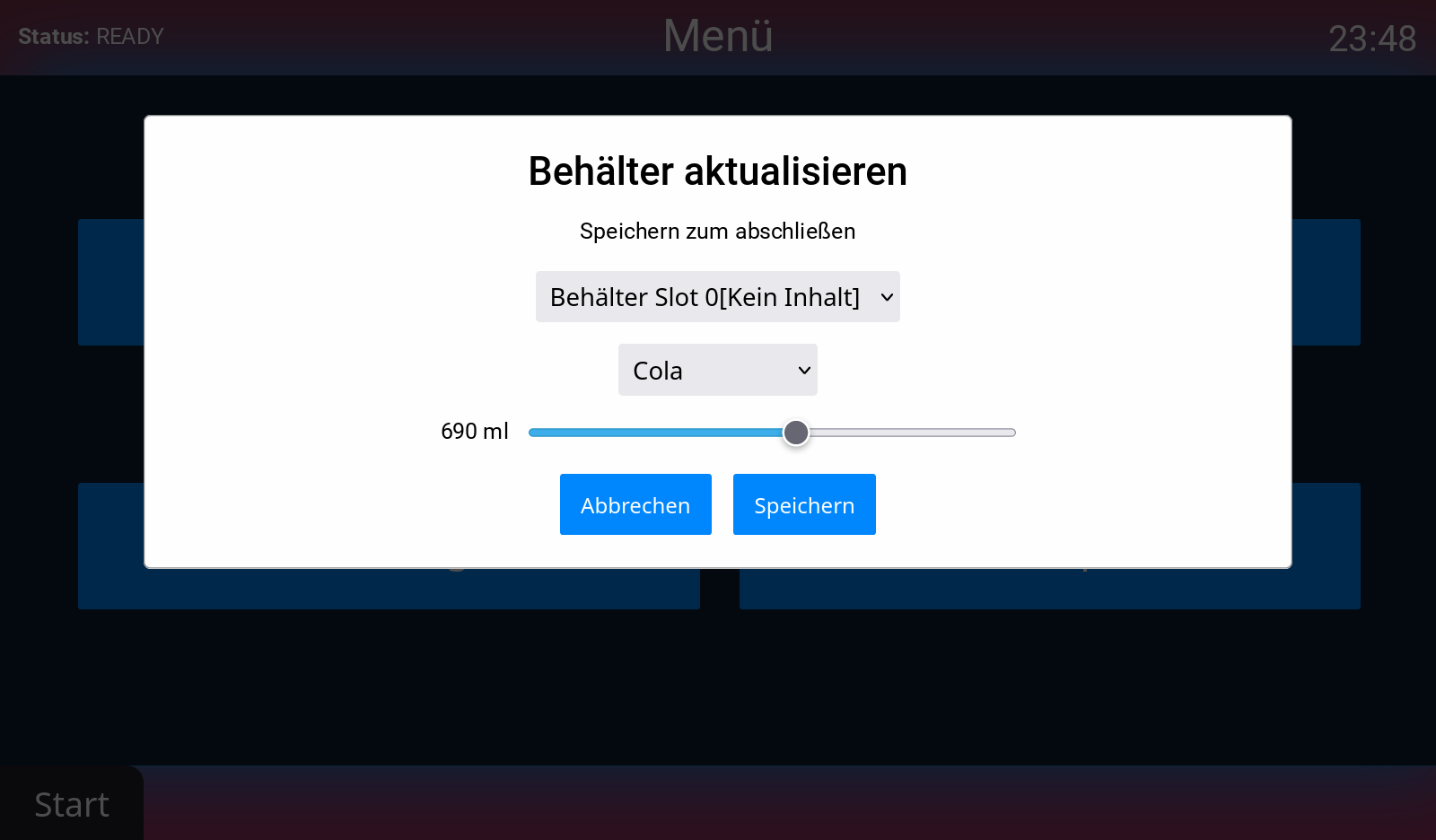

Containers
Hier können die Behälter inhalte aktualisiert werden
Man wählt die "Zutat" aus und danach wie voll der Behälter nun ist
In der Regel kann das auch automatisch eingemessen werden, wenn alle Sensoren eingestellt sind

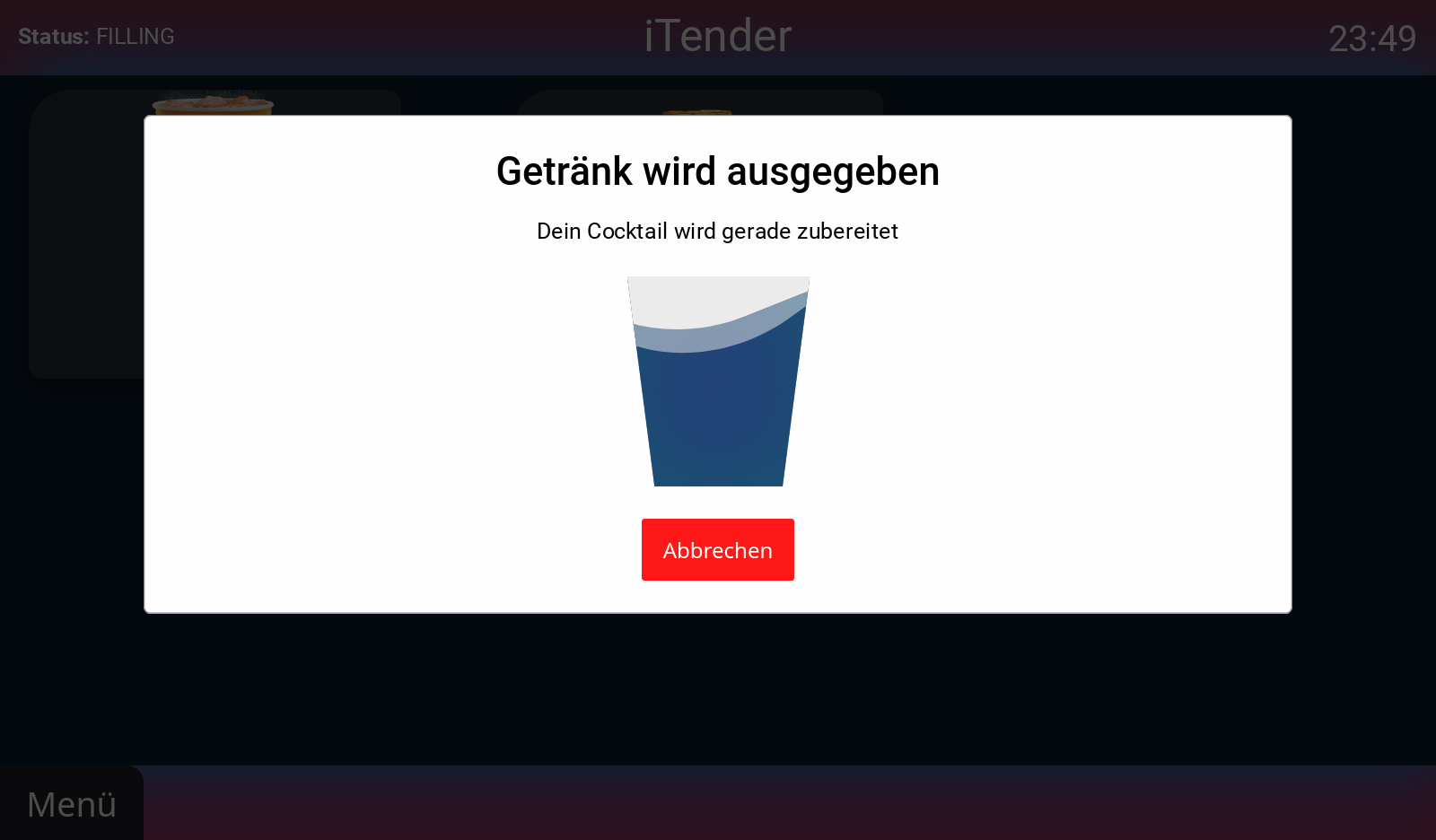

Fill

Einfach ein "Popup" welches anzeigt dass das Getränk gefüllt wird

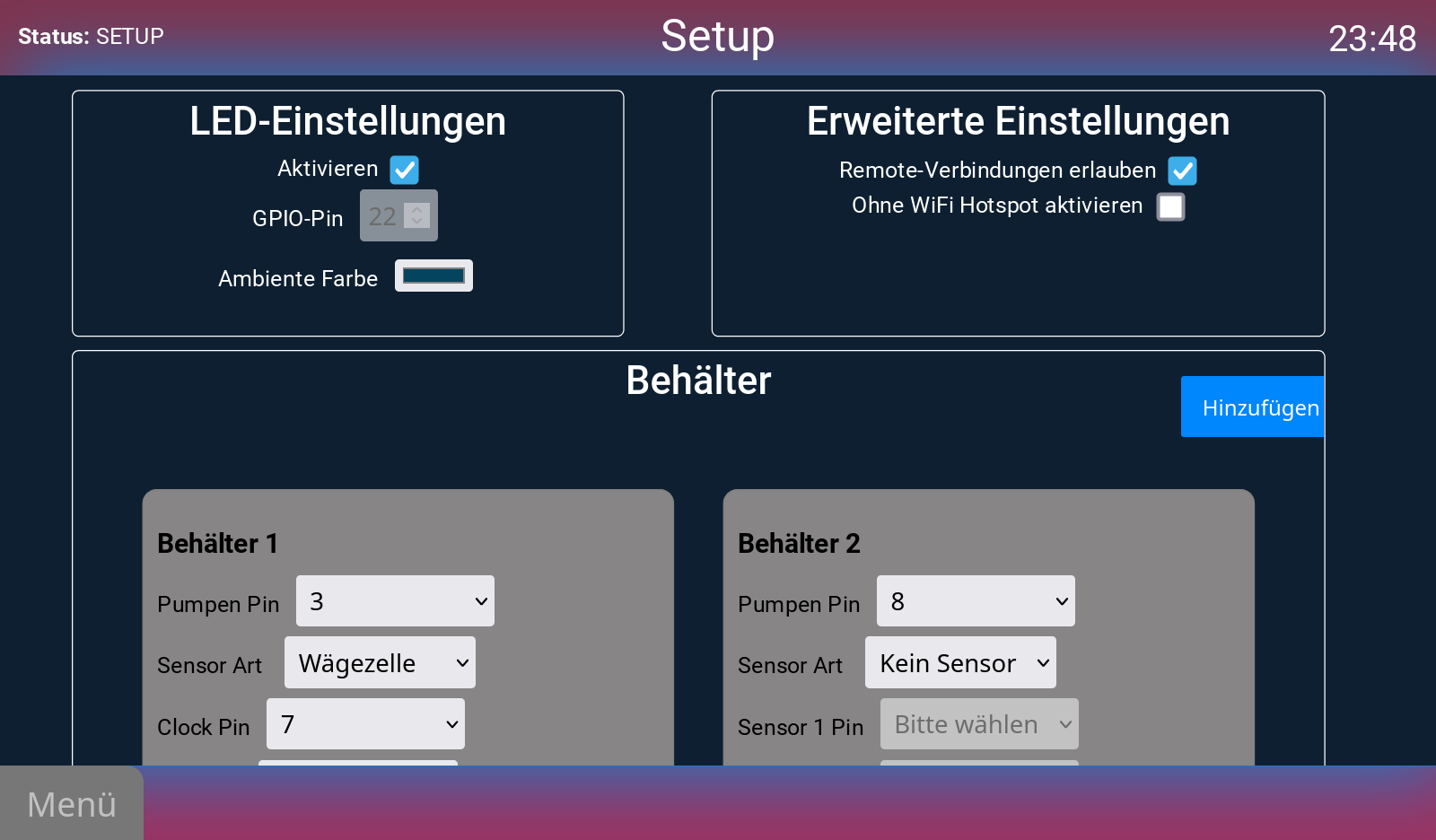

Setup

Das Setup ist das erste menü was nach dem ersten einrichten erscheint

es dient zur Grundkonfiguration

Erklärung der Dateien und Modulen

Context	Datei	Beschreibung
iTender	main	Die Hauptdatei, sie ist der Einstiegspunkt des Programms, von hier aus wird die Datenbank verbunden und der Webserver gestartet
iTender	MyGPIO	Die eigene GPIO Library von Tobias Hopp. Sie dient zum Steuern von GPIO-Pins am Raspberry Pi
iTender	Utils	Hier befinden sich einige schnelle Funktionen, welche des öfteren von mehreren Methoden im Programm genutzt werden
iTender	RejectReason, SensorType, RequestType	Ein paar Klassen welche Enums (sogenannte feste Platzhalter für Variablen) bereitstellen
iTender	SensorType	Die Art des Sensors, aktuell sind Ultraschallsensoren und Wäge sensoren unterstützt
Webserver	App	Die App ist die Instanz des Webservers, welcher für die Oberfläche genutzt wird, dieser wird vom iTender selbst, sowie etwaigen anderen Geräten aufgerufen
Webserver	WebsocketApp	Ähnlich wie die normale App, nur spezifisch für die Direktverbindung zwischen Oberfläche und Server
Webserver	WebSocketHandler	Die Server-Seitige WebSocket-Verbindung. Hier werden die Nachrichten an die Oberfläche gesendet und verarbeitet
iTender	LEDHandler	Übernimmt die Steuerung der WS2812b LEDs
iTender	Category	Kategorie des Getränks
iTender	Settings	Die Einstellungen des iTenders, werden gespeichert in der config.json
Weboberfläche	error.pug, index.pug, layout.pug	Die statische Webseite für den iTender, diese Oberfläche liest die JavaScript Dateien ein und verbindet sich dann mit dem WebSocket (mit dem iTender)
Compiler	dist/ Ordner	Hier sind alle kompilierten Dateien zu finden
Webserver	web/main	Der Einstiegspunkt für die Weboberfläche, von hier aus wird mit dem WebSocket verbunden
iTender	HX711	Die Klasse um den HX711 Wäge sensor abzufragen
Webserver, Weboberfläche	WebsocketPayload	Das ist die Payload (zu Deutsch Datenpaket), welche sowohl vom Webserver als auch von der Weboberfläche zum kommunizieren genutzt wird
Datenbank	database/Container	Hier werden die jeweiligen Container (wo die Inhalte für den Cocktail rein gefüllt werden) gespeichert
Datenbank	database/Database	Die Hauptklasse der Datenbank im iTender, sie sorgt für eine statische Verbindung mit der Datenbank und ermöglicht die Abfragen / Speicherungen von Getränken, Behältern und Zutaten
Datenbank	database/Drink	Hier werden die Getränke gespeichert, welche vom Server heruntergeladen werden
Datenbank	database/Job	Diese Klasse stellt den aktuellen Job des iTenders da, er wird erstellt wenn der Benutzer einen Drink haben möchte. In diesem Job-Objekt sind dann Werte wie die Kalkulation der Dauer, die Zutaten und Mengen, die jeweiligen Pumpen sowie ein Start und Endzeitpunkt festgelegt
Datenbank	database/Ingredient	Hier sind die Zutaten für die jeweiligen Drinks gespeichert. Es werden zu allen Drinks referenzen zu diesen Objekten erstellt
Weboberfläche	web/Fill	In dieser Klasse werden die Fill-Events erwartet. Sollte der Benutzer ein Getränk haben wollen, wechselt der iTender auf den Status FILLING. Diese Klasse greift das Event auf und zeigt dementsprechend dem Benutzer den aktuellen Status seines Auftrags an
Weboberfläche	web/Modal	Diese Klasse ist eine Art Herzstück geworden. Sie ermöglicht das schnelle und einfache Darstellen von Popups für den Benutzer. Beispiele sind Fehler oder Bestätigungsfenster.
Weboberfläche	web/Setup	Das Setup erwartet wie die Fill-Klasse ein Event. Hierbei das SETUP-Event. Sollte es "gefeuert" werden, werden hier die nötigen Maßnahmen getroffen um dem Benutzer das Setup anzuzeigen.
Weboberfläche	web/WebHandler	Der WebHandler übernimmt das öffnen von Panels (welches Menü gerade offen ist) sowie dem korrekten Anzeigen aller Drinks welche vom iTender bereitgestellt werden
Weboberfläche	web/WebWebSocketHandler	Das Gegenstück zum WebSocketHandler, nur auf Web-Seite. Daher auch das doppelte Web im Namen. Es übernimmt das Verbinden mit dem WebSocket, welcher die Kommunikation zwischen iTender und Oberfläche ermöglicht
